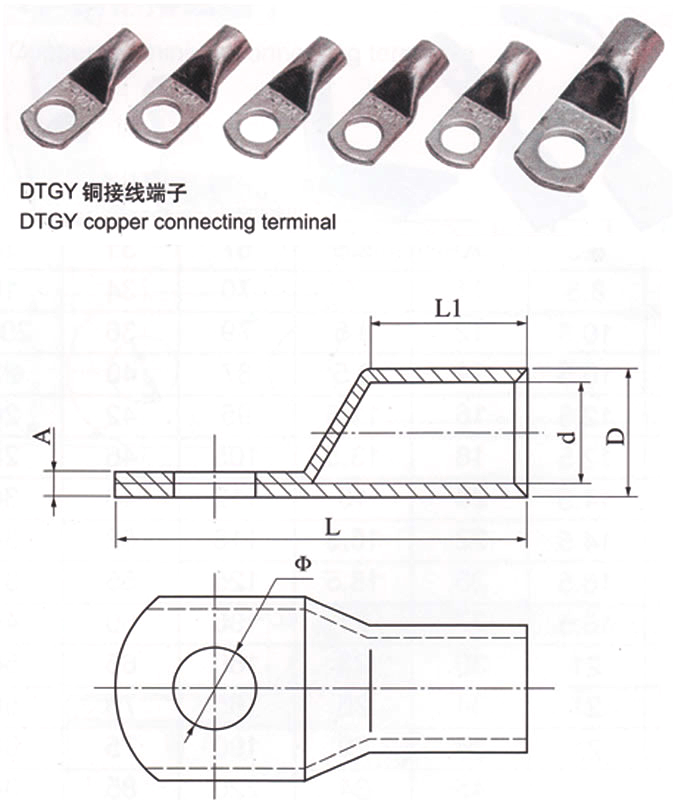

1)铜接线端子)

型号Catalog No.	主要尺寸Dimensiongs(mm)
	D	d	Φ	L	L1	A
DTGY-4	4.8	3.1+0.30	6.2	21	6.4	1.0
DTGY-6	5.5	3.8+0.30	6.2	24	9	1.3
DTGY-10	6.8	4.8+0.30	6.2	25.5	10	2.0
DTGY-16	7.5	6.5+0.30	8.2	305	12	2.0
DTGY-25	9.0	7.0+0.36	8.2	34	14	2.0
DTGY-35	10.5	8.2+0.36	10.5	38	14	2.0
DTGY-50	12.5	8.2+0.36	10.5	38	18	2.8
DTGY-70	14.5	11.5+0.43	12.5	50	18.6	3.0
DTGY-95	17.5	13.8+0.43	12.5	55.5	23.5	4.0
DTGY-120	19.5	15.5+0.43	12.5	63	24	4.0
DTGY-150	20.5	16.5+0.43	16.5	71	26	4.0
DTGY-185	23.5	18.8+0.43	16.5	78	33	4.6
DTGY-240	26.5	21+0.52	16.5	92	37	5.0
DTGY-300	30	24+0.52	16.5	102	39.5	6.0
DTGY-400	34	26.5+0.52	16.5	113	46	7.0
DTGY-500	38	30+0.52	20.5	123	50	8.0
DTGY-630	45	35+0.52	20.5	135	58	10.0

注：表中型号字母意义为：D-接线端子；T-铜；GY-管料压接；数字-导线规格

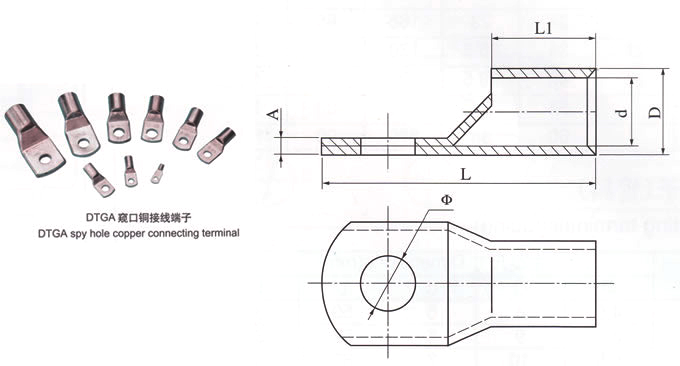

2)窥口铜接线端子

型号Catalog No.	主要尺寸Dimensiongs(mm)						型号Catalog No.
	D	d	Φ	L	L1	A
DTGA-4	4.8	3.1+0.30	6.2	21	6.4	1.0	SC-4
DTGA-6	5.5	3.8+0.30	6.2	24	9	1.3	SC-6
DTGA-10	6.8	4.8+0.30	6.2	25.5	10	2.0	SC-10
DTGA-16	7.5	6.5+0.30	8.2	305	12	2.0	SC-16
DTGA-25	9.0	7.0+0.36	8.2	34	14	2.0	SC-25
DTGA-35	10.5	8.2+0.36	10.5	38	14	2.0	SC-35
DTGA-50	12.5	8.2+0.36	10.5	38	18	2.8	SC-50
DTGA-70	14.5	11.5+0.43	12.5	50	18.6	3.0	SC-70
DTGA-95	17.5	13.8+0.43	12.5	55.5	23.5	4.0	SC-95
DTGA-120	19.5	15.5+0.43	12.5	63	24	4.0	SC-120
DTGA-150	20.5	16.5+0.43	16.5	71	26	4.0	SC-150
DTGA-185	23.5	18.8+0.43	16.5	78	33	4.6	SC-185
DTGA-240	26.5	21+0.52	16.5	92	37	5.0	SC-240
DTGA-300	30	24+0.52	16.5	102	39.5	6.0	SC-300
DTGA-400	34	26.5+0.52	16.5	113	46	7.0	SC-400
DTGA-500	38	30+0.52	20.5	123	50	8.0	SC-500
DTGA-630	45	35+0.52	20.5	135	58	10.0	SC-630

注：表中型号字母意义；D-接线端子；T-铜；GA-管料压线；数字-导线规格

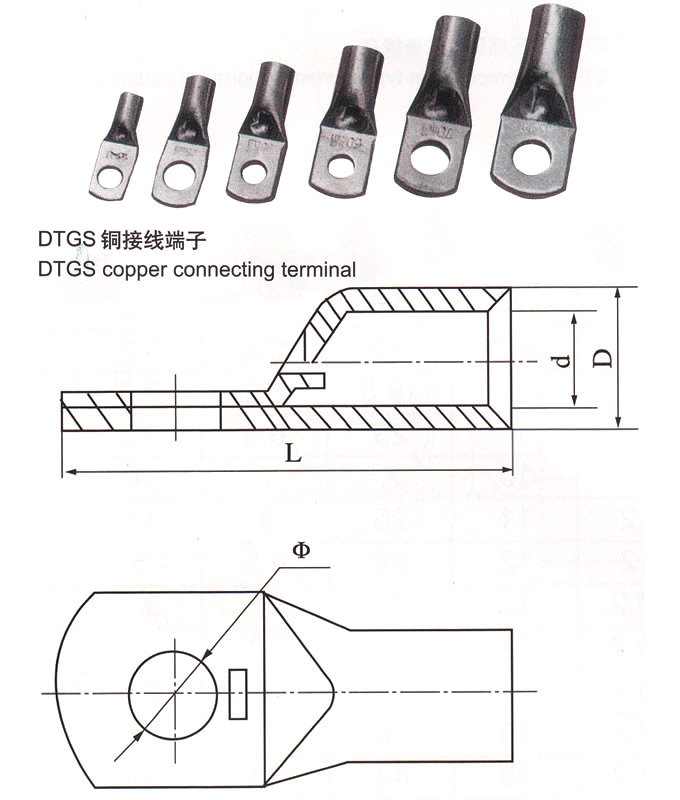

3)窥口铜接线端子

型号Catalog No.	主要尺寸Dimensiongs(mm)
	Φ	D	d	L
DTGS-1.5	Φ4.2,Φ5.2	3.5	1.8	18
DTGS-2.5	Φ4.2,Φ5.2,Φ6.2	4	2.5	19
DTGS-4	Φ5.2,Φ6.2	4.8	3.1	21
DTGS-6	Φ5.2,Φ6.2,Φ8.2	5.5	3.8	24
DTGS-10	Φ6.2,Φ8.2	6.8	4.8	25.5
DTGS-16	Φ6.2,Φ8.2,Φ10.5	7.5	5.5	30.5
DTGS-25	Φ6.2,Φ8.2,Φ10.5	9	7	34
DTGS-35	Φ6.2,Φ8.2,Φ10.5,Φ12.5	10.5	8.2	38
DTGS-50	Φ8.2,Φ10.5,Φ12.5	12.5	9.8	45
DTGS-70	Φ8.2,Φ10.5,Φ12.5	14.5	11.5	50
DTGS-95	Φ10.5,Φ12.5	17.5	13.8	55.5
DTGS-120	Φ12.5,Φ16.5	19.5	15.5	63
DTGS-150	Φ12.5,Φ16.5	21	16.5	71
DTGS-185	Φ16.5	23.5	18.8	78
DTGS-240	Φ16.5	26.5	21	92
DTGS-300	Φ16.5,Φ20.5	30	24	102
DTGS-400	Φ16.5,Φ20.5	34	24.5	113
DTGS-500	Φ16.5,Φ20.5	38	30	123
DTGS-630	Φ20.5	45	35	135
DTGS-800	Φ22.5	50	39	170
DTGS-1000	Φ22.5	56	44	200

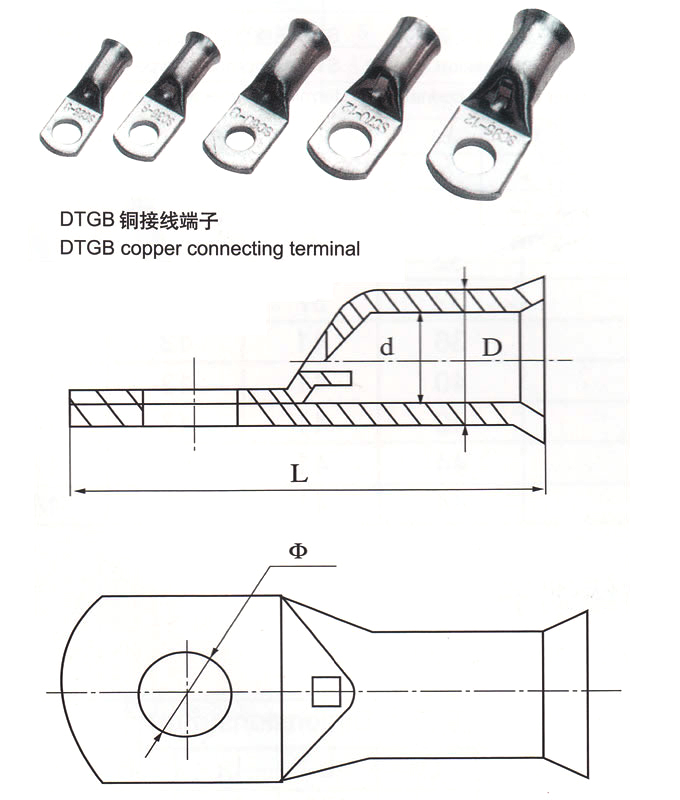

4)喇叭口型铜接线端子

型号Catalog No.	主要尺寸Dimensiongs(mm)
	Φ	D	d	L
DTGB-1.5	Φ4.2,Φ5.2	3.5	1.8	18
DTGB-2.5	Φ4.2,Φ5.2,Φ6.2	4	2.5	19
DTGB-4	Φ5.2,Φ6.2	4.8	3.1	21
DTGB-6	Φ5.2,Φ6.2,Φ8.2	5.5	3.8	24
DTGB-10	Φ6.2,Φ8.2	6.8	4.8	25.5
DTGB-16	Φ6.2,Φ8.2,Φ10.5	7.5	5.5	30.5
DTGB-25	Φ6.2,Φ8.2,Φ10.5	9	7	34
DTGB-35	Φ6.2,Φ8.2,Φ10.5,Φ12.5	10.5	8.2	38
DTGB-50	Φ8.2,Φ10.5,Φ12.5	12.5	9.8	45
DTGB-70	Φ8.2,Φ10.5,Φ12.5	14.5	11.5	50
DTGB-95	Φ10.5,Φ12.5	17.5	13.8	55.5
DTGB-120	Φ12.5,Φ16.5	19.5	15.5	63
DTGB-150	Φ12.5,Φ16.5	21	16.5	71
DTGB-185	Φ16.5	23.5	18.8	78
DTGB-240	Φ16.5	26.5	21	92
DTGB-300	Φ16.5,Φ20.5	30	24	102
DTGB-400	Φ16.5,Φ20.5	34	24.5	113
DTGB-500	Φ16.5,Φ20.5	38	30	123
DTGB-630	Φ20.5	45	35	135
DTGB-800	Φ22.5	50	39	170
DTGB-1000	Φ22.5	56	44	200
